Excavator Series-Zhongce Rubber Group Co., Ltd

Rubber crawler detailed specification list

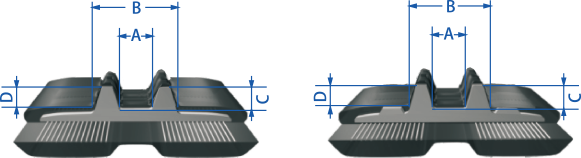

Item	width （mm）	Pitch （mm）	Lug Pattern	Guide type	A （mm）	B （mm）	C （mm）	D （mm）
1	HD180	72K	D6 D6	B	23	63	29	30
2	180	72KR	D6 D6	B	23	63	19	20
3	180	72K	H4 H4	B	24	64	29	30
4	180	72YM	J3 J3	A1	22	65	29	29
5	230	48	D2/D3/T1/T2 D2 D3 T1 T2	C	25	68.5	21.5	24
6	230	96	C/V2 C V2	C	24.5	76	21	23
7	230	96	D2/D3 D2 D3	C	24	76	21	23
8	230	48EK	T2 T2	D	24	78	19	19
9	230	48KB	T2 T2	D	24	68	19	19
10	230	72YM	S2 S2	B	23	68	30	30
11	250	109	C4/D2/D3/V6 C4 D2 D3 V6	C	31	84	23	27.5
12	250	47	D5 D5	D	25	67	23	20.5
13	250	48.5	T5 T5	D	24	64	21	20
14	250	52.5KN	E4 E4	d	26	81	23	25
15	250	52.5KM	L1 L1	C	30	73	24.1	25.6
16	250	52.5SH	T2 T2	D	30	76	25	35
17	260	109	D3 D3	C	39	88	23	26
18	260	52.5	T1 T1	C	40	89	23	21.5
19	260	52.5YM	T5 T5	D	30	80	21	27
20	260	96YM	S2 S2	D	26	64	21	20
21	280	106YM	D2/D3/T4 D2 D3 T4	D	29	80.4	28	28
22	300	52.5N	T1 T1	C	30	78	23	18
23	300	52.5N	D2/D3 D2 D3	C	30	80	22.5	20
24	300	52.5W	D2/D3/T/T2 D2 D3 T T2	C	40	87	23	21
25	300	52.5K	D2/D3 D2 D3	D	30	79	26	25
26	300	53	D2 D2	D	32	88	24	21.5
27	300	55	Q Q	C	29	81	25.5	26
28	300	55	D2/D3 D2 D3	C	29	81	26	26
29	300	55k	D2/D3/V6 D2 D3 V6	D	30	81	21.5	26
30	300	109N	C2 C2	C	31	88	23	27.5
31	300	109w	V/V2 V V2	C	39.5	92	26	26
32	300	109k	T4 T4	D	28	84	23	28
33	300	143KM	Q1 Q1	D	41	106	24	24
34	300	55.5YM	T5 T5	D	30	78	27	22
35	320	54	T2 T2	C	29	80	26	26
36	320	106YM	T4 T4	D	30	80	29	29
37	330	84	Z1 Z1	D	25	68	29.5	20.5
38	350	52.5	D2/T/V4 D2 T V4	C	40	90	23	23.5
39	350	54.5	S1 S1	D	40	91	23	21
40	350	56	L/T1 L T1	C	38	90	23	22
41	350	72.5KM	Q1 Q1	C	40	94	23	25
42	350	75.5YM	T5 T5	D	40	90	21.5	24
43	370	107YM	T4 T4	D	37	91	29	29
44	400	72.5N	D2/D3/L/T D2 D3 L T	C	38	95	25	25
45	400	72.5W	D2/D3/L/T D2 D3 L T	C	51	108	24	24
46	400	72.5k	D3 D3	D	45	108	24.5	23
47	400	142KM	V5 V5	D	30	88	33	28
48	400	144	V2 V2	C	45	95	25	10
49	400	144YM	C2/D2/D3 C2 D2 D3	D	35	126	29	25
50	420	100	V V	A	48	95	50	34
51	450	71	T/T2 T T2	C	46	112	30	28
52	450	73.5	Y1 Y1	C	43	120	30	32
53	450	76	Q Q	C	49	118	30	30
54	450	81N	N1 N1	C	44	114	30	27
55	450	81N	D2 D2	C	42	108	29	28
56	450	81W	D2/D3/T D2 D3 T	C	60	140	29	33
57	450	83.5KM	Q1 Q1	C	38	111	23	25
58	450	83.5KM	D2/D3 D2 D3	D	38	111	23	25
59	450	81F	L L	C	55	128	29	31
60	450	81.5	D2/D3 D2 D3	C	43	104	30	27
61	450	83.5YM	T5 T5	D	40	116	25	26.5
62	500	92	L1 L1	D	61	156	31.5	34.5
